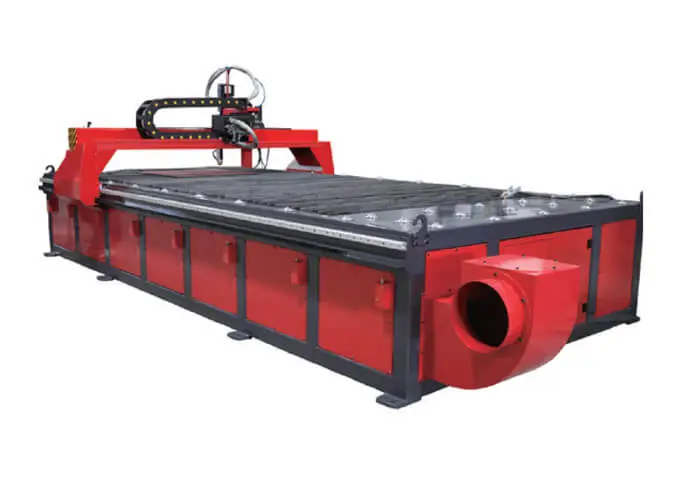

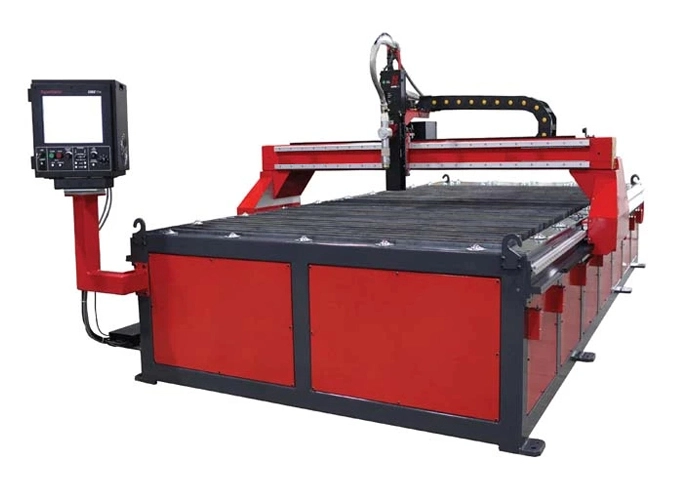

TMG masa modeli yüksek hızlı hassas CNC plazma kesme makinası

Standart ekipman

• Hypertherm güç kaynağı


• THC sensör tabanlı otomatik torç yükseklik kontrolü


• CAD/CAM için yazılım


• Hypertherm otomatik gaz kontrolü için birim


• Köprünün her iki tarafı servo motorlar tarafından desteklenmektedir. X ekseni


• Doğru doğrusal çift kılavuz, sarmal raf ve pinyon


• Vakum tablosu ve filtreleme ünitesi çıkışları ve CNC kontrollü girişler


• Yerleştirme doğruluğu/- 0.1mm


• 40 m/dak konumlandırma hızıdır.


• Bir meşale için çarpışma sensörü


• Kesme masası ve köprü için ayrı tasarım

İsteğe bağlı özellikler

• Hypertherm Edge Connect/TC ile CNC ünitesi


• Hypertherm güç kaynağına alternatifler


• Otomatik gaz konsolu seçenekleri


• Lantek'ten CAD/CAM yazılımı, otomatik yerleştirme


• Hypertherm'den Pronest CAD/CAM yazılımı


• Filtre ünitesi


• Sarf malzemeleri için başlangıç paketi


• 5 eksenli kesme kafası


• Iki köprü


• Kesme boruları


• Tanaka oksi meşale, Messer oksi meşale ve oksi kesme kafası


• Çoklu plazma kafaları


• Gerçek delik




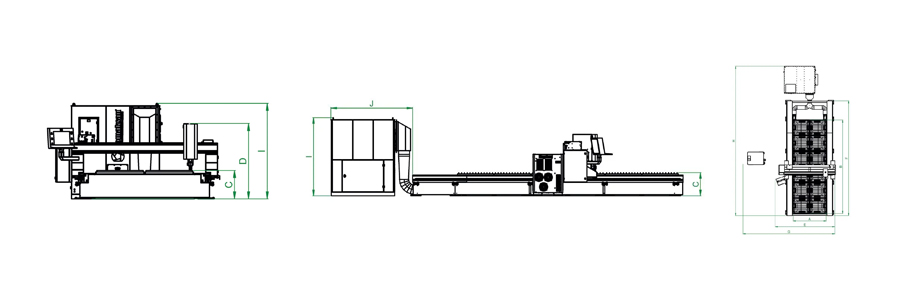

Plazma kesme makinesinin teknik özellikleri

Plazma kesme makinesinin teknik parametreleri

Yapılandırmaya giriş

1. HYPERTHERM kesme kafası

Mükemmel kesim kalitesi, uzun ömürlü, yüksek kesme hızı, düşük işletme maliyetleri ve yüksek verimlilik. Son derece inceden son derece kalın levhalara kadar geniş bir kesim aralığı sağlar.

2. CNC kontrol ünitesi ESA / HYPERTHERM

Plazma işlemleri, basit işleyişleri nedeniyle etkili ve basit bir şekilde yönetilebilir.

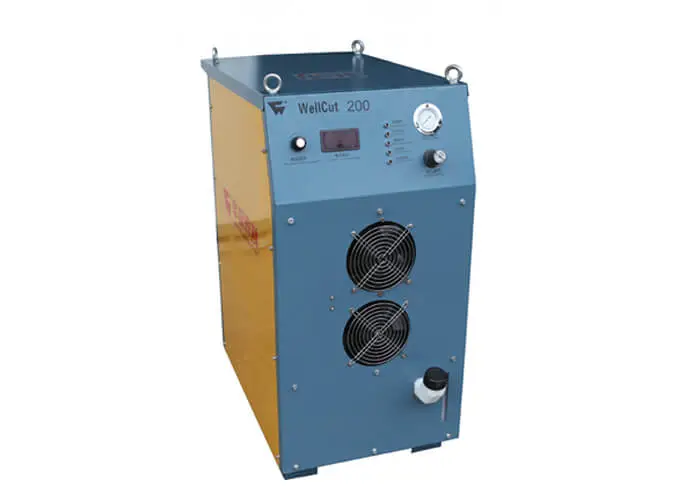

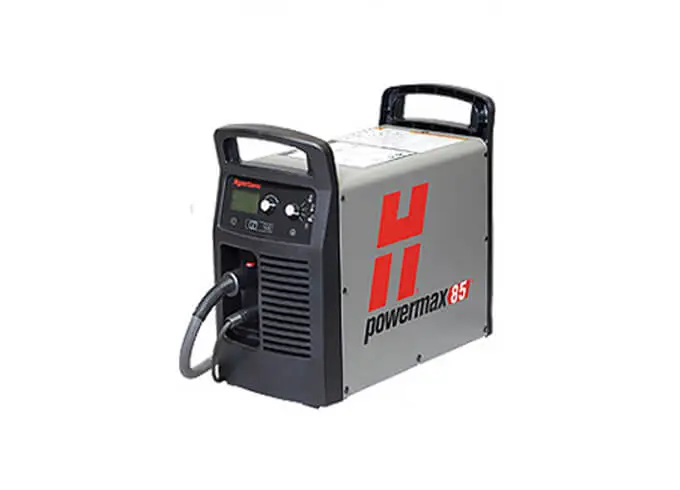

3. HYPERTHERM güç kaynağı

Yüksek güvenilirlik ve basit sarf malzemesi değişimi, verimlilik, hızlı kesim ve hızlı bir işlem döngüsü ile mümkündür. Faydalar arasında optimum verimlilik, düşük işletme maliyetleri ve mükemmel kesim kalitesi bulunur.

4. Raf pinyon ve doğrusal kılavuz

Bu plazma kesme makinesinin çift kılavuz sistemi-raf pinyonları ve lineer kılavuzlar-yüksek doğrulukta kesim sağlar.

5. Kablo kanalı taşıyıcıları

CE gereksinimlerini karşılayan kablo kanalları, sessiz çalışma, sağlamlık, kırılmayan ve sürtünme önleyici nitelikleri yararlı ömrünü uzatır.

6. Kısmi pnömatik emme sistemi

PLC yazılımı kullanılarak sadece kesme alanının pnömatik olarak çalıştırılan kapakları açılır. Bu şekilde, daha az enerji kullanırken daha güçlü bir emiş elde etmek mümkündür.

• Acemi operatörler bile patentli CutPro ile üretim parçalarını beş dakikadan az sürede kesebilir®Sihirbaz.


• Kesme istasyonu ve manuel hareket, ekran yazılımı operatörünün konsolu (yumuşak OpCon) yardımıyla kolayca kurulabilir ve çalıştırılabilir.


• Yüklü fabrika kullanarak veyaÖzel kesim çizelgeleri, otomatik ve uzman kontrolü, plazma ve torç yükseklik kontrol sistemleri ile entegre iletişim yoluyla sağlanır.


• Özel kesim çizelgeleri, CutPro sihirbazı için kullanılabilir veya parça uygulaması içinde üretilebilir ve yönetilebilir.


• Pencereler®10 kurumsal işletim sistemi, EDGE connect'i güçlendirir.







Plazma kesme makinesi için CAD / CAM yazılımları

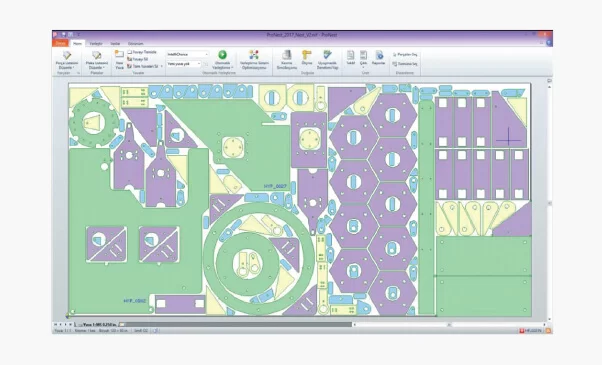

Sağlam bir CAD/CAM bileşen yerleştirme programı, ProNest®LT (daha önce TurboNest®) Üretim ayarlarında hafif sanayi, mekanize kesim için oluşturuldu. Tüm oksiyakıt ve standart plazma kesme ekipmanlarınız için tek bir yazılım programı sunar.

• Bir bölümün tasarımı ve geliştirilmesi

• CAD dosya oluşturma ve düzenleme için entegre 2D CAD yazılımı

• Şablonlardan ortak parçalar oluşturmak için değişken şekil parça kütüphanesini kullanın.

• CAD/CAM ithal ve dönüştürme

• CAD dosyalarını içe aktarın (endüstri standardı olan dosya biçimleri)


• PDF getir


• Statik görüntüler raster kullanarak vektöre dönüştürülür.


• Hata algılama ve otomatik CAD dosya düzeltme


• Elipslerin ve spline otomatik azaltma ve yumuşatma


• Birkaç bileşeni tek bir CAD dosyasından ayırın.


• CAD katmanları süreçlere otomatik olarak eşleştirilir (kesim, işaret vb.)

• Hızlı ve basit iş kurulumu


• SureCutTM teknolojisi ile entegre süreç kurumsal


• Etkileşimli manuel yuvalama


• Kapsamlı raporlama


• Maliyet daha basit hale getirildi


• Çıkış seçimi


• NC üreten bir post-işlemci

• DXF çıkışı

• Hem insan hem de otomatik bileşen yuvalama için optimum yuva verimliliği sağlar.


• Hizalama, kopyalama, hareketli, geri vites ve yarı otomatik geometrik işlemler

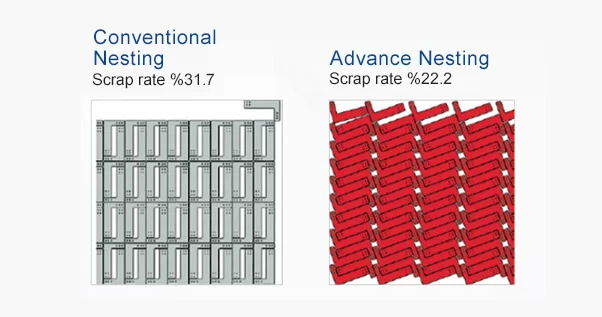

• Gelişmiş bir yuvalama algoritması, hurdayı azaltırken bir malzemenin kullanımını en üst düzeye çıkarır.
  Depoda tutulan önceki prosedürlerden veya standart sayfalardan gelen artıklarla çalışabilir.


• Kesme yolunun otomatik belirlenmesi


• Maliyet/zaman analizleri


• Gerçek kesmeden önce bir simülasyon


• CAD sistemi, DXF, DWG, IGES, Step ve diğer dosya biçimleri akıllı parçalar kullanılarak ithal edilebilir ve ihraç edilebilir.


• Parça çizim modülü, çağrı parçaları, işleme, CNC kod üretimi, otomatik veya manuel yuvalama, sac stokları arıyor, vb.


• Film yakma, özel piercing, hızlı lazer, mikro eklemler, kafa yönü yönetimi, kenar bağlama ve çeşitli

• Giriş/çıkış teknikleri


• Karmaşık özellikler ve yazılım







Plazma kesme makinesinin kafa seçenekleri

1. Beveling kafa (5 eksenli)

Krrass'dan 5 eksenli beveling kafası açı ve 3D kesim için yapılır. 45 ° 'ye kadar tüm açılar otomatik olarak üretilir ve kullanıcının gerekli açılara girmesine izin verir. Yükseklik algılama sensörü nedeniyle, düz dikey kesimler daha az bakım ile de yapılabilir.

• Cıvata deliği kalitesi sağlar


• Otomatik açı düzeltme


• Zaman tasarrufu: minimum kurulum tiBen


• Mükemmel şekillendirme ve kesme


• Düşük üretim maliyetleri




2. Oksi kesme

Oksijen kesimi, KRRASS CNC kontrollü plazma kesme ekipmanının başka bir özelliğidir. Oksijen kafa donanımlı makinelerimiz 200 mm'ye kadar kesebilir ve belirli tasarım seçenekleriyle bu limit yükseltilebilir.

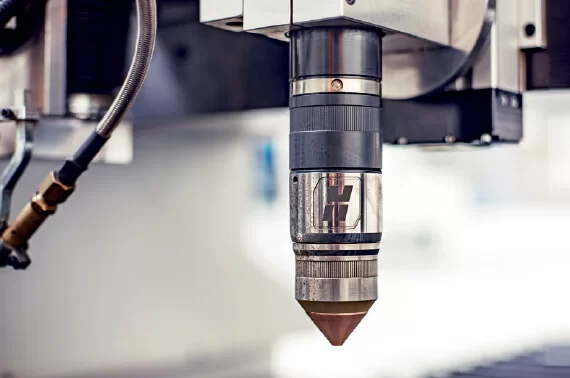

3. Plazma kesme

Daha yüksek kalite, daha fazla güç, daha fazla doğruluk ve daha güvenilir kesim için plazma kesme makinesi, hypertherm'in benzersiz teknolojisini kullanır.

• Kesim başına maliyeti azaltır.


• Power Pierce: piercing sırasında erimiş metali kovarak güçlü üretim delici sağlar.


• Uzun ömür: gaz alımını ve akış hızını değiştirmek için kontrol kullanılır.


• Yüksek tanım: ark hizalar ve vurgular tutarlı, yüksek kaliteli kesme


• Yüksek tanım: ark stabilitesini ve daha iyi kesme kenarlarını koruyarak daha hızlı kesimler ve daha yüksek ark yoğunlukları sağlar.


• Saatlik kesme oranını artırır

Toz toplayıcı filtre sistemi

Plazma kesme makinesi işlemleri sırasında duman, toz ve kirleticilerin çıkarılması için bir filtre gereklidir. Özellikle plazma operatörleri için herkesin çalışma koşullarını geliştirir. Tam olarak tanımlanmış boyutları nedeniyle, tek bir parça halinde gönderilir, yani tüm aksesuarlar önceden ayarlanmış ve kullanıma hazırdır. Çökmekte olan bir plaka, filtre kabininin yan duvarlarından giren kirli hava tarafından taşınan partikülleri tutar. Gerekli filtrasyon oranlarını elde etmek için bu segmentte hava hızı azalır. Ek olarak, filtre ile temas edebilecek büyük, aşındırıcı parçacıklar ve kıvılcımlar, sığınağın altındaki toplama kovasına gönderilir. Sonuç olarak, filtrelerin ömrü uzatıldı. Bİa onaylı filtre malzemeleri, uygulamaya göre seçilir ve kirlenmiş havayı oluşturan diğer tozları ve dumanları yakalamak için DIN EN 60335-2-69 ek aa'ya uygun olarak test edilir. Jet nabız temizleme mekanizması, depolanan tozu otomatik olarak temizler. Bir fan kullanımı sayesinde, temizlenmiş hava kabinden çekilir ve ideal atmosfere boşaltılır.

• Küçük ve gemi için uygun

• Basit bakım ve hızlı kartuş değiştirme

• Sessiz <70 dB (A)

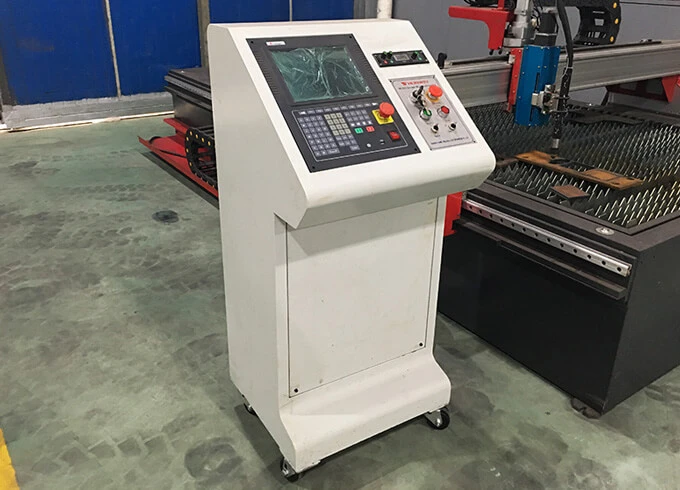

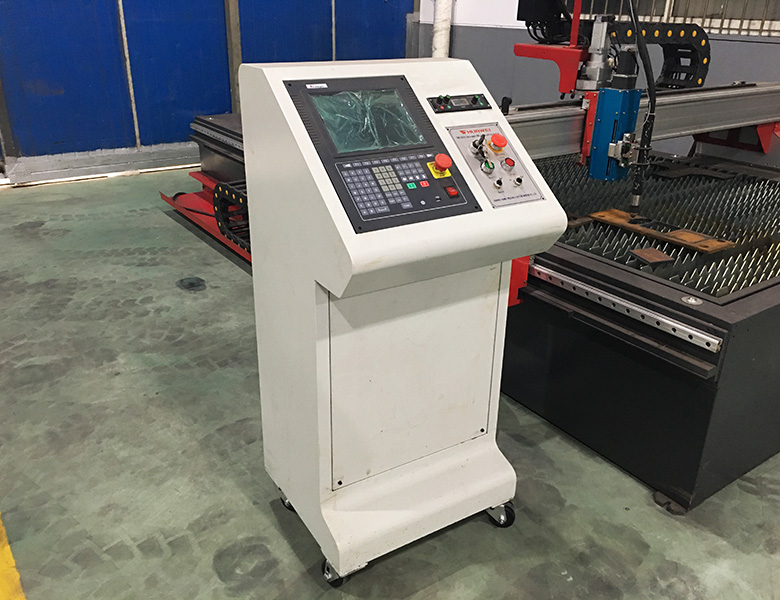

CNC kesme denetleyicisi durumda

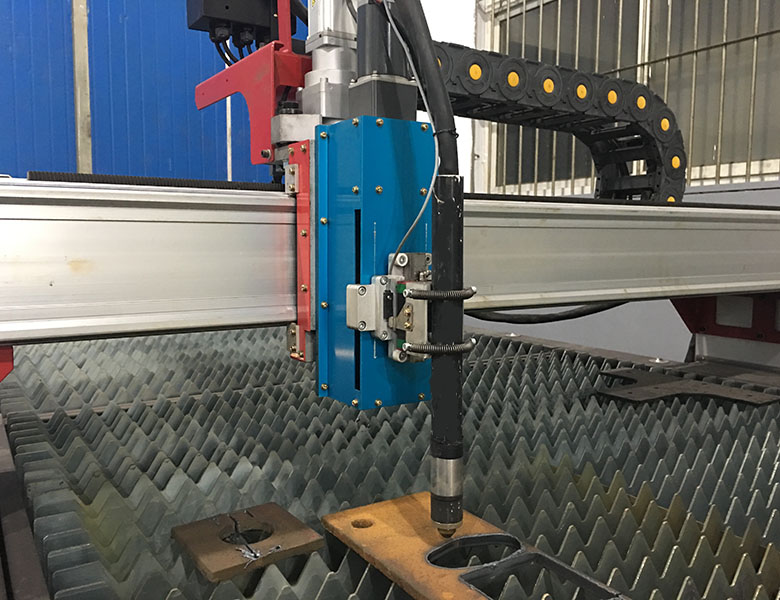

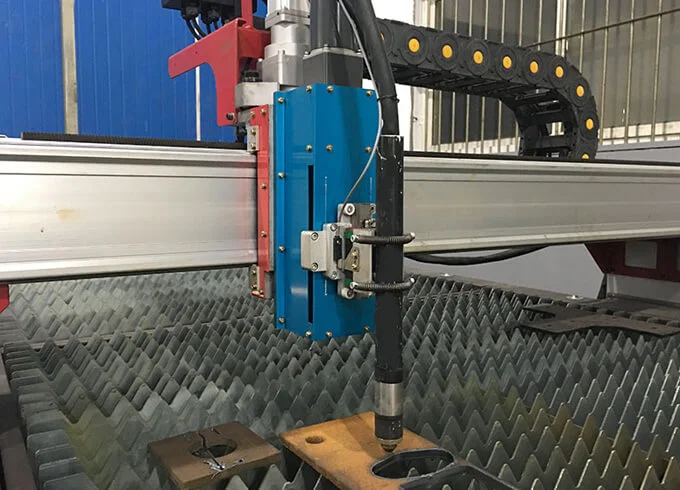

CNC plazma kesme meşale

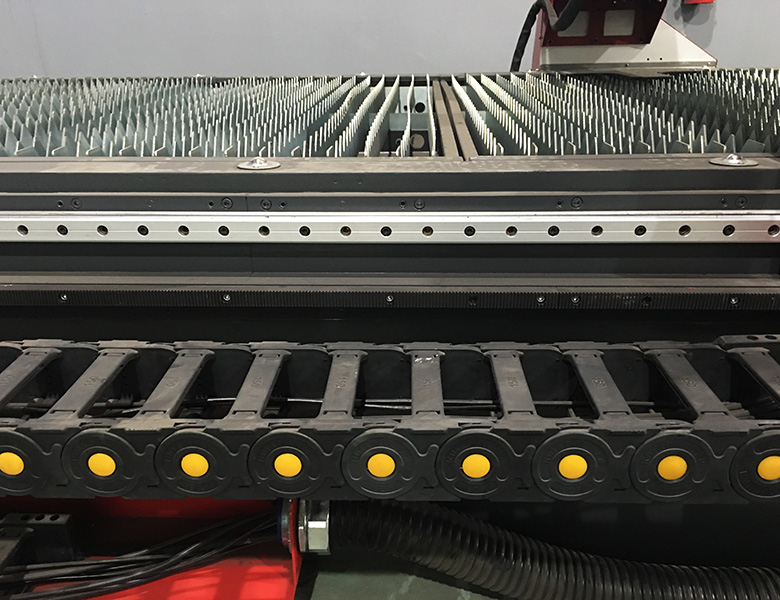

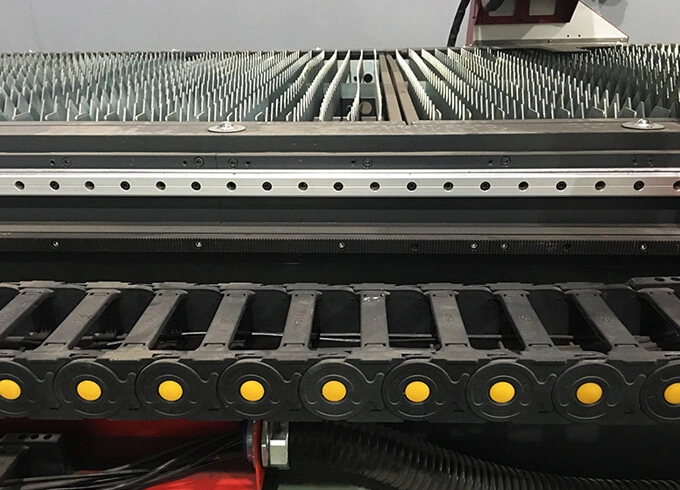

Parça ve kablo CNC kesme makinesi

TMG masa modeli yüksek hızlı hassas CNC plazma kesme makinası işleme ekipmanları

Makinenin her yönüne odaklanıyoruz ve müşterilerimiz için mümkün olan en iyi makine araçlarını yapmaya adadık.
