C çerçeve hidrolik pres

Güvenilir ve etkili kalıplama için en önemli bileşenler, c-frame hidrolik pres çözümlerimize dahildir. LANGYE, son teknoloji pres tasarımcısı, üreticisi ve servis sağlayıcısıdır.
Araştırmamızın amaçları kalite, hassasiyet ve yeniliktir. Aslında, dünya çapında çok sayıda müşteri c-frame hidrolik preslerimize güvendi.

C-hidrolik presler: kütüğün kesilmesi

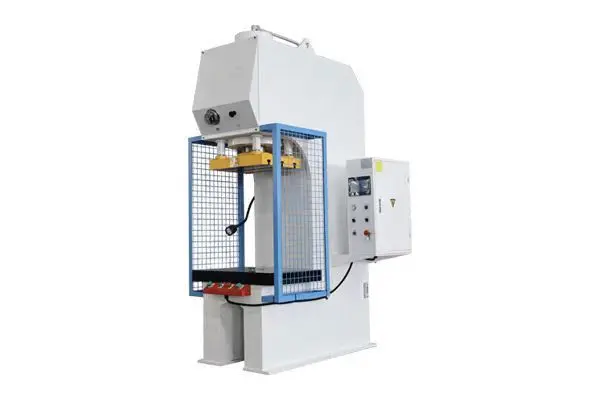

Y41B serisindeki c-frame hidrolik presleri 50 ila 300 ton arasında bir güç aralığına sahiptir.
C-frame hidrolik presler: kesme üreticisi
Özellikle kalıp kesme, kalıplama, damgalama, derin çekme ve daha fazlası gibi görevleri işlemek için yapılmıştır.
C-frame hidrolik presler için kesme modelleri
En son nesil Y41B serisi c-frame hidrolik preslerin birçok uygulamasından biri, bu cihazların otomatik üretim hatlarına entegrasyonudur.

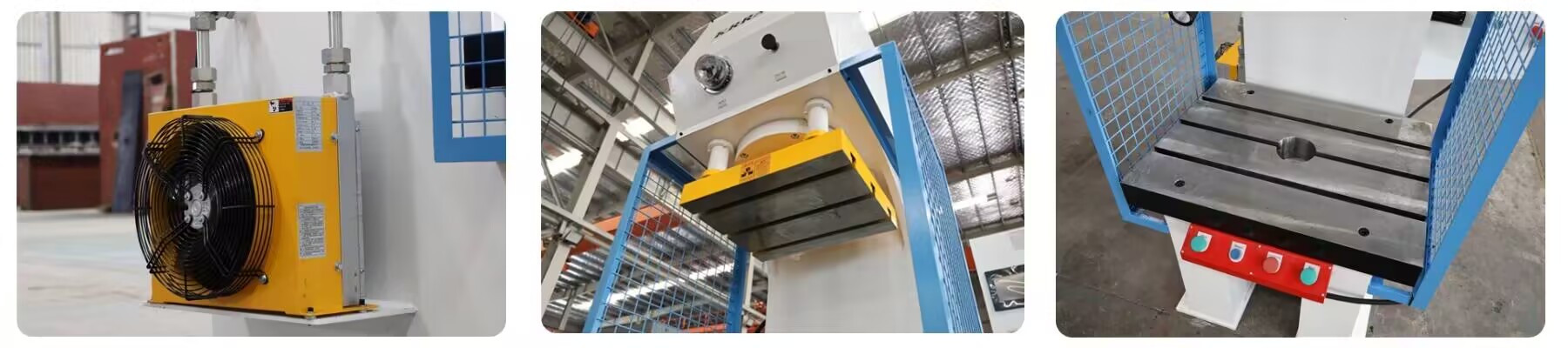

Standart ekipman

•


  Japonya'nın Mitsubishi


• Fransız elektrik şirketi Schneider elektrik


• Ana Motor: almanya'nın Siemens elektrik


• Ayak anahtarları: kore'nin KACON


• Hidrolik: almanya'nın Bosch Rexroth


• Yağ pompası: güneşli, amerika birleşik devletleri


• Mühürler: Parker, abd


• IE3 c yüksek verimli motor




Yapılandırmaya giriş

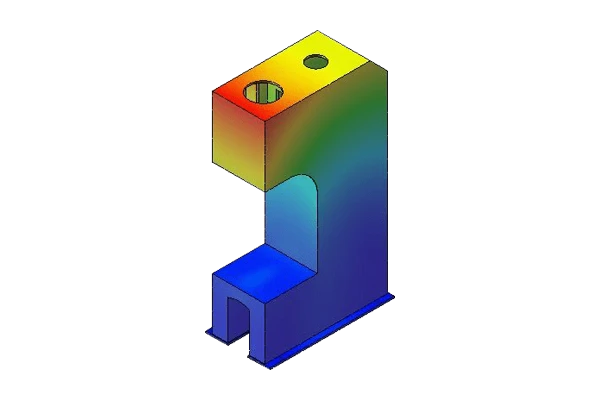

Sonlu elemanlar analizi ve stres analizi

Pres frenlerinin ve lazer kesim makinesi çerçevelerinin doğrusal statik yapıları, gerilmeleri ve deforme edilmesi, CAE program SOLIDWORKS kullanılarak analiz edilir. Sonuç olarak, FEA geçici modelleme, karmaşık yapılar, son derece karmaşık yükler ve bunların kombinasyonları için geçerlidir.

Yapı ve masalar

Y41B tipi c-çerçeve preslerinin elektriksel kaynaklı yapımında sadece S355JR çelik kullanılır. Kusursuz paralellik ve doğruluğu garanti etmek için, yapısal kaynak prosedürünün sonunda işlenir ve dengelenir. Sonlu elemanlar kullanılarak geliştirilmiş ve hesaplanmıştır. Her şeye rağmen, sürekli olarak titiz ve üstün standartlarımıza söz veriyoruz. DIN-650 girintili mekanize alt ve üst C45E çelik masalar bu varyantlara dahildir. Üst tablodaki iki adet 50mm çaplı silindirik yanal kılavuz hassas hizalama sağlar ve bakımı kolay ve sürtünmeye karşı dayanıklı bir bimetalik kapağa sahiptir.

Silindirler ve hidrolik üniteler

Çift etkili silindirler, krom kaplamalı bakım ve pistonlar gerektirmeyen sürtünme önleyici kılavuzları içerir. Kare ön ve strok ucuna sahip silindirler, silindir vuruşunu basit bir şekilde ayarlamayı sağlayan ortak bir anti-rotasyon cihazı içerir.
Yüksek hızlarda iki hız ve otomatik devre dışı bırakma ile elektro-hidrolik ünite. Silindir basıncını düşüren bir valf ile donatılmıştır. Her presleme tipi için en uygun basınç sinyali, geleneksel yan basınç anahtarları sayesinde ayarlanabilir.
Ton okuma gliserin sayaçları ile donatılmıştır.

Elektrik tesisatı ve güvenliği

Hızlı veya yavaş hızı ayarlamak için bir anahtara ek olarak, kontrol paneli, kullanıcının manuel, yarı otomatik veya otomatik çalışma arasında seçim yapmasına izin veren bir anahtara sahiptir. Hidrolik ve elektrik hareketleri bağımsız ve yedeklidir. Güvenlik ve manevra kabiliyeti için, kendi kendini kontrol mekanizmaları ve ekstra bir güvenlik bloğu vardır. Fotosel güvenlik mesafeleri ve uygun çalışma doğrulama ve sertifikasyonuna sahiptir.

Düşük voltajlı bir elektrikli pedal işlevi yapar.
Güvenliği sağlamak için iki yan koruma cihazı ve ön taraftaki a sınıfı IV güvenlik ışık perdesi kullanılır.
Hidrolik eejeveya hidrolik pedler eklemeyi mümkün kılar. Onlarla bir kullanım kılavuzu dahildir.
Sağlık ve güvenlik için tüm temel ab standartlarına uygundur ve yerine getirir.

C çerçeve hidrolik pres teknik parametreler

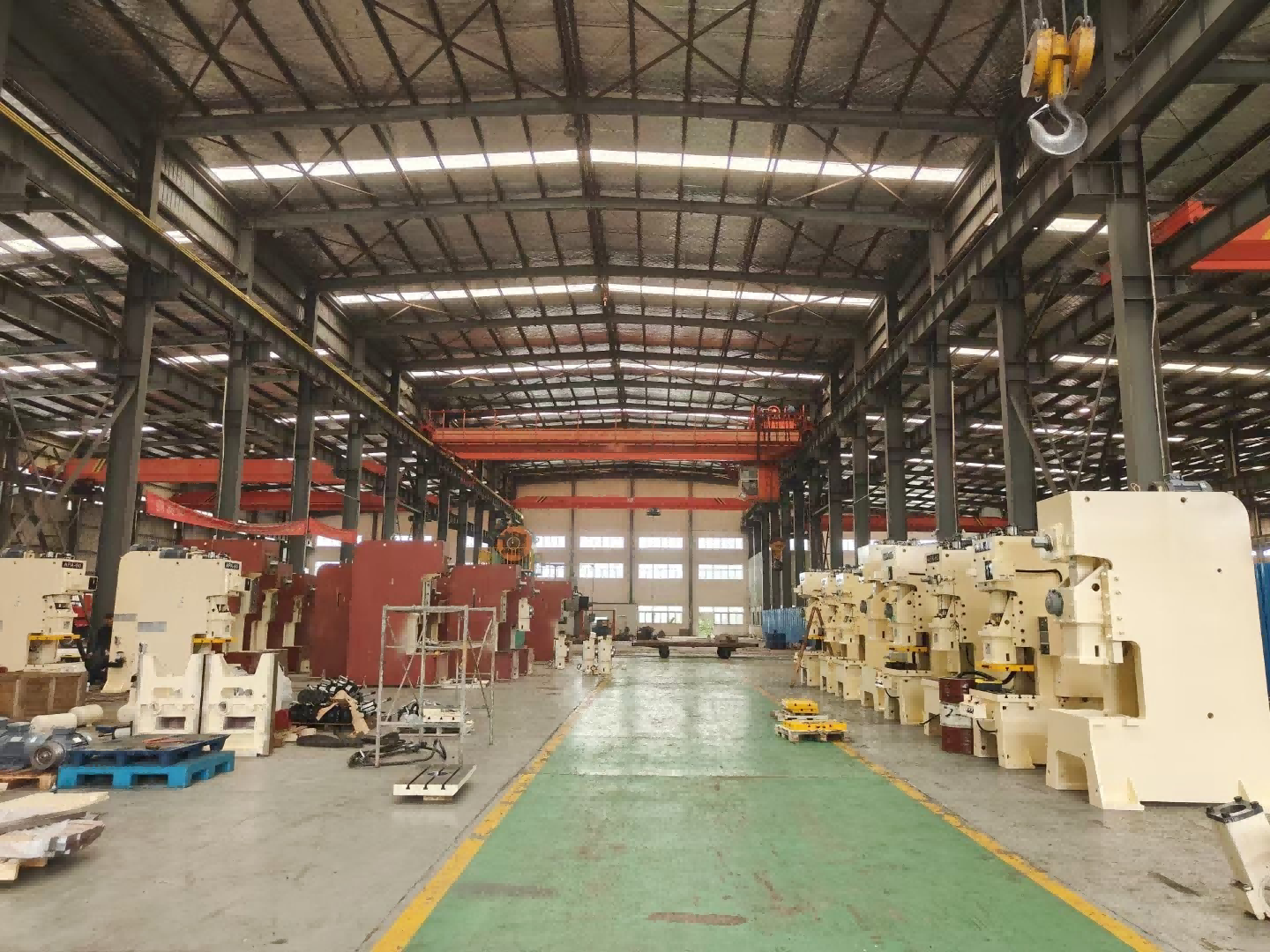

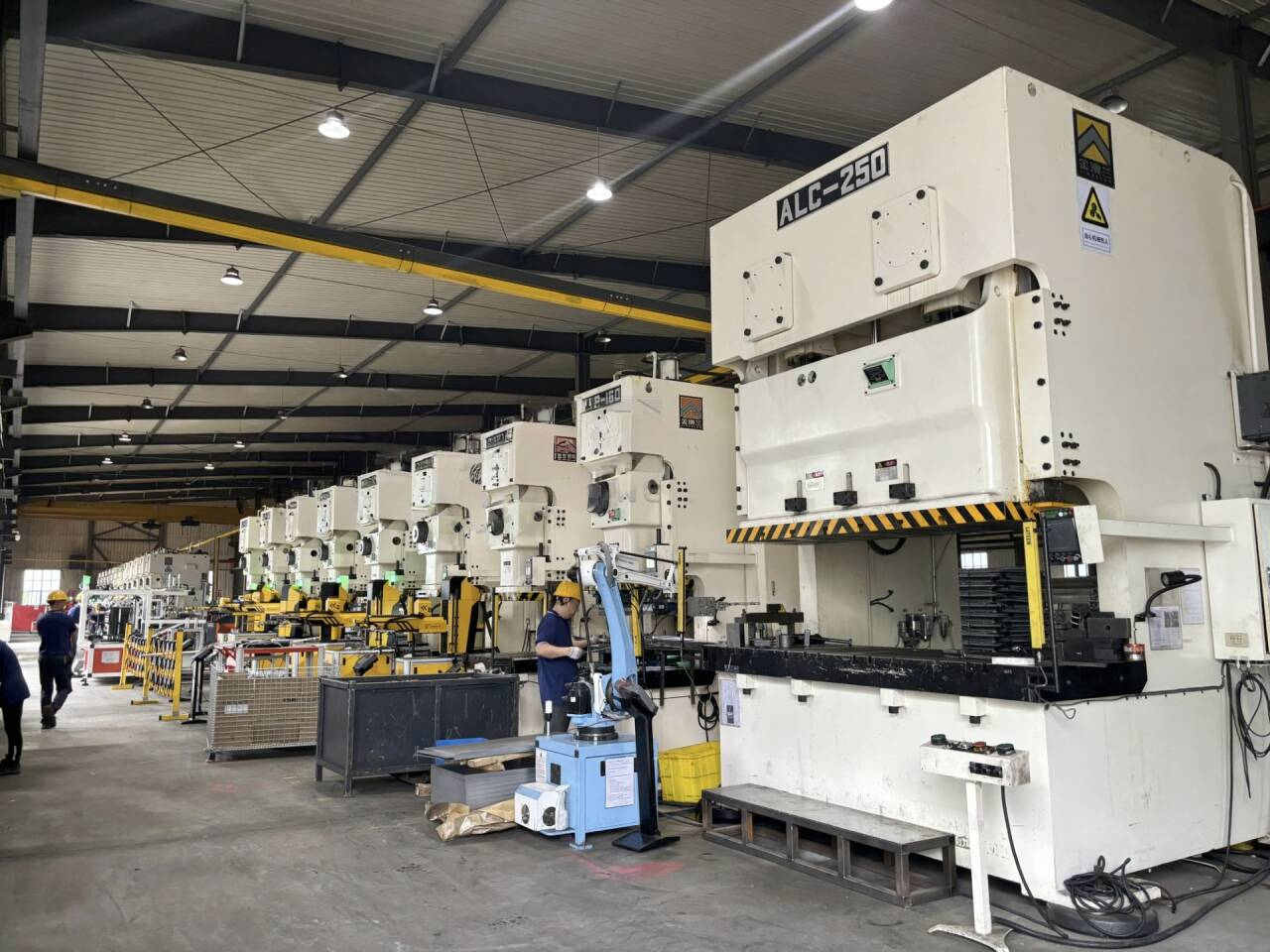

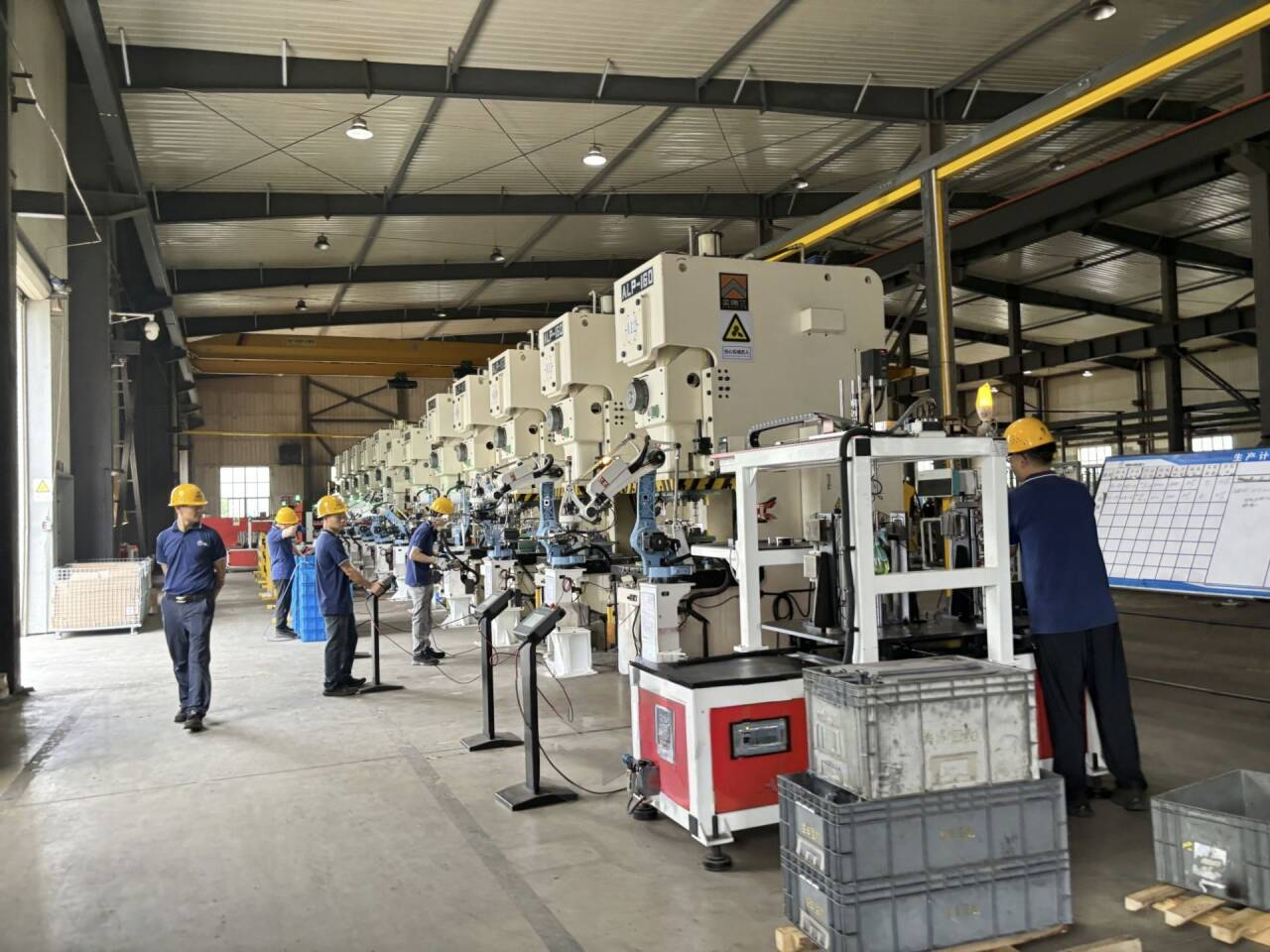

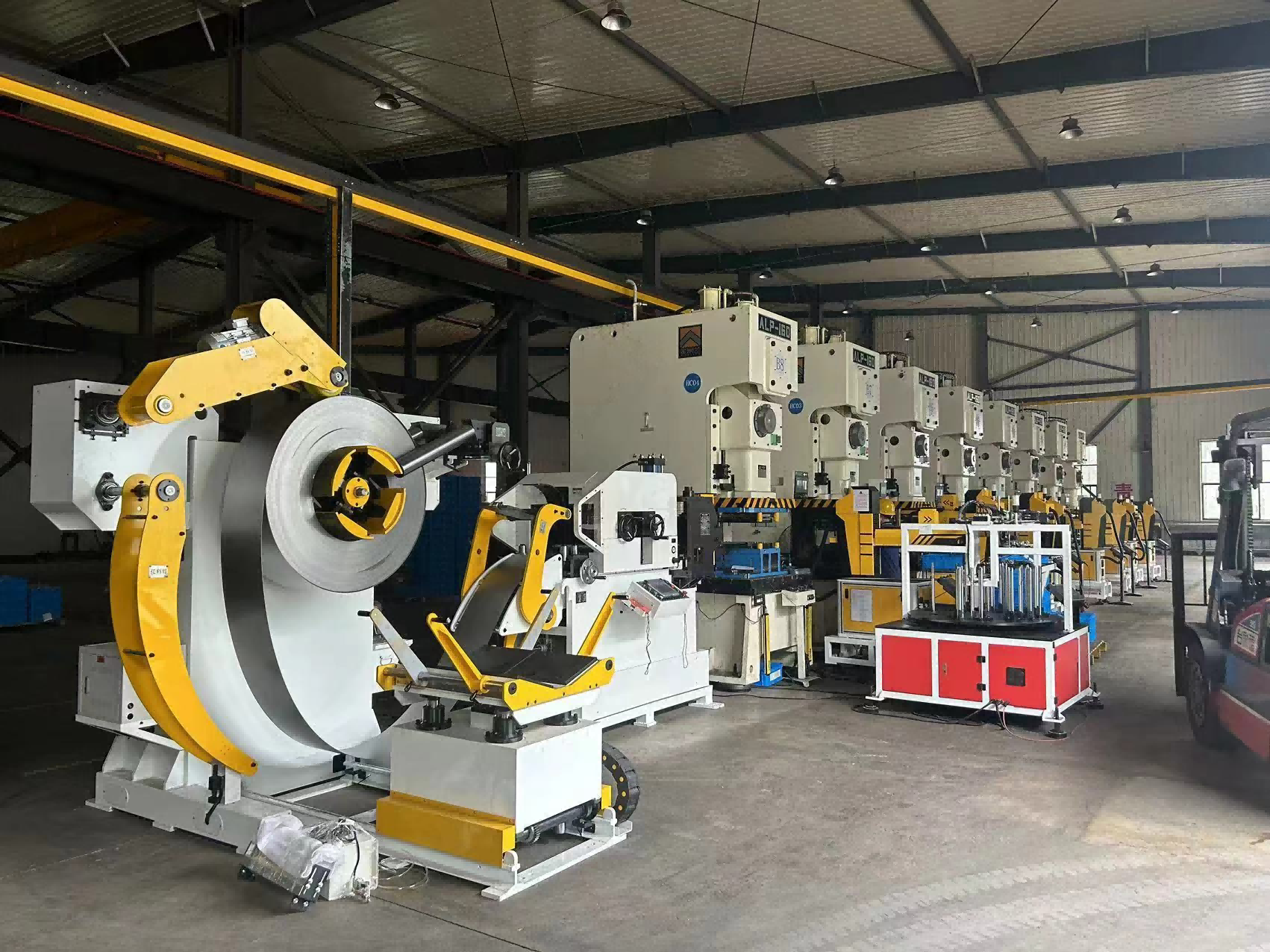

Müşteri durumlarda
