Kablosuz ayak pedalındaki basın frenlerinin uygulamaları

Bu, makinelerinin etrafında kablosuz bir çalışma alanına sahip olmayı tercih eden müşteriler için tasarlanmış standart ADH ayak anahtarımızın en son sürümüdür. Kablosuz pedal sistemimiz üç ana donanım bileşenine sahiptir:

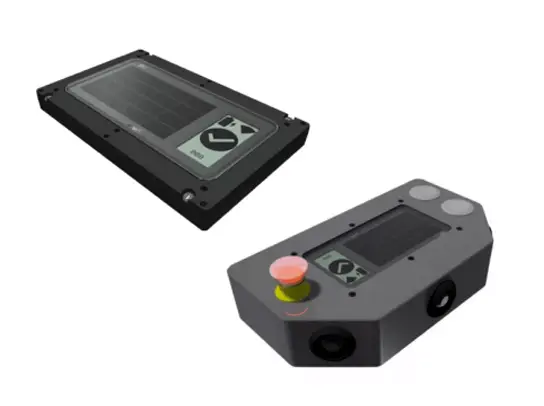

Kablosuz pedal sistemimiz, ayak pedalına entegre edilmiş bir kablosuz uzaktan modülden (WRM) oluşur. Ayrıca, ayak pedalı üç ultrasonik sensör seti içerir.

Makine modülü (MM) bükme makinesine monte edilir ve WRM ve PCSS-A arasındaki kablosuz bağlantı olarak görev yapar. Ultrasonik modül (UM) bükme makinesine monte edilir.

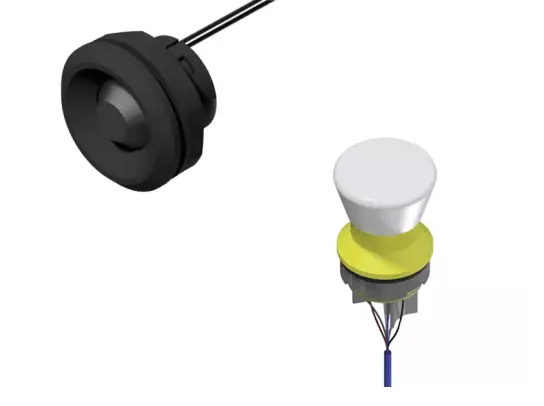

Ultrasonik modül (UM) bükme makinesine monte edilir ve ayak pedalının konumunu izlemek için mm'deki ultrasonik sensörlerle çalışır.

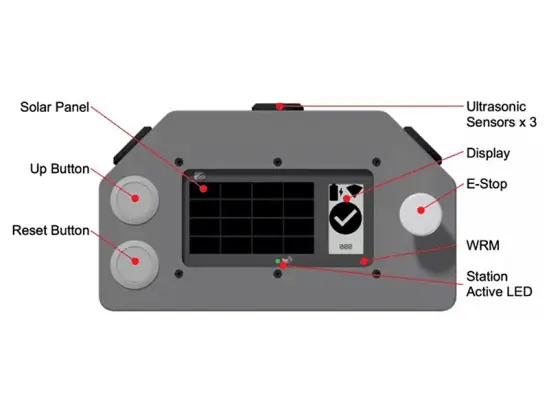

Kablosuz ayak pedalı çözümümüz artık PCSS-A1 veya PCSS-A2 platformunu kullanan basın frenleri üreticileri için isteğe bağlı bir özellik olarak mevcuttur. Çözüm, bir kablosuz modülü mevcut ayak pedalınıza entegre ederek veya sıfırdan yeni bir pedal tasarlayarak kablosuz işlevselliği makinenize entegre etmeyi kolaylaştırır. Kablosuz sistem, bükme makinesi ve ayak pedalı arasında çift yönlü iletişim sağlayan güvenli, iki kanallı SIL 3 iletişim yöntemini kullanır. Ayrıca, sistem dinamik aralık ve konum izleme sağlamak için ultrasonik sensörler kullanır. Gösterilen resmin bir OEM ayak pedalı düzeninin bir örneği olduğunu unutmayın.

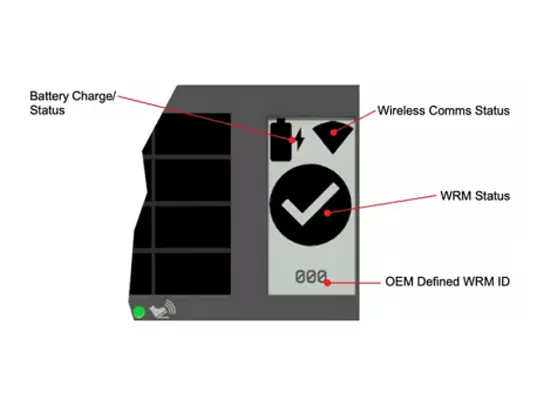

Düşük güçlü bir ekran, pil seviyesi, radyo sinyal gücü ve aralık içi durum gibi makine operatör bilgilerini gösterir. Ayak pedalı tanımlama numaraları, bender üreticisi tarafından tanımlanabilir veya ayak pedalının makine ile eşleştirildiği operatörü göstermek için CNC kontrol cihazında görüntülenebilir.
