Solutions of Press Brake for Güvenlik düzenlemeleri



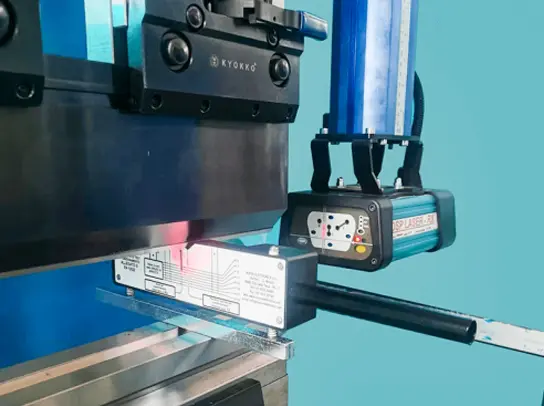

İtalya'da DSP lazer koruması

Güvenlik sizin önceliğiniz ise, dsp'yi entegre etmelisiniz®Lazer koruması.

Temel teknik özellikler

Lazer koruma, çok ışınlı alıcı

Korunan alanlar, ön, merkez ve arka.

Güvenlik sınıfı CAT.4 ve SIL3

Algılama muhafazasının koruma sınıfı: IP 65

Lazer sınıflandırması: sınıf 1 M

Tepki süresi: 5 ms

Çalışma sıcaklığı 0 ° c 50 ° c

Üst kiriş üzerine montaj

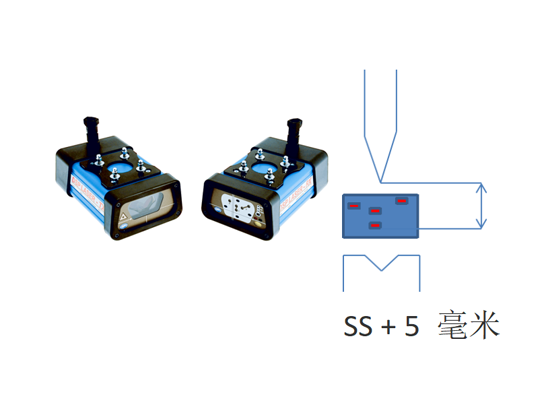

Hız noktasının değişimi: 5mm durma alanı

Maksimum koruma mesafesi 15 m'ye kadar

Led'ler çeşitli durumları gösterir

Yüksek kalite-performans verimliliği mükemmel kombinasyonu

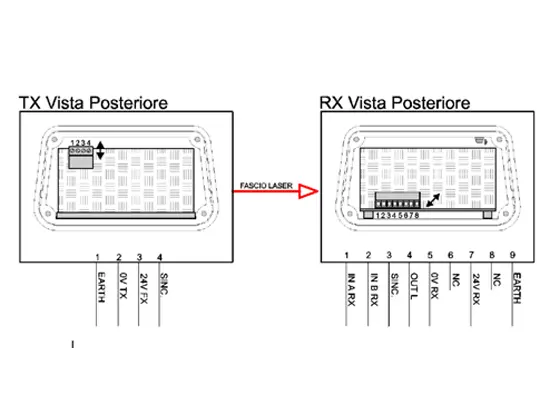

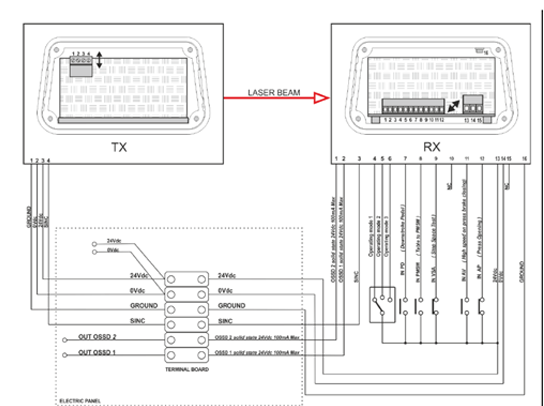

Kablolama şeması

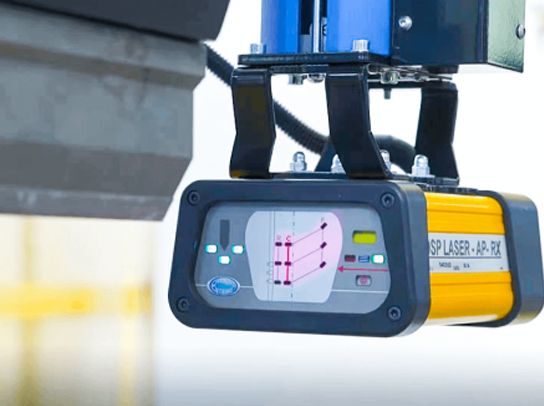

MCS DSP erişim noktaları

Ana teknik özellikler

Lazer koruma, çok ışınlı alıcı

Korunan alanlar, ön, merkez ve arka.

Güvenlik sınıfı CAT.4 ve SIL3

Algılama konut koruma sınıfı: IP 65

Lazer sınıflandırması: sınıf 1 M

Tepki süresi: 5 ms

Çalışma sıcaklığı 0 ° c-50 ° c

Üst kiriş üzerine montaj

Kutu modu fonksiyonları

Overrun mesafe testi (otomatik)

Yüksek hız ve düşük hız kontrolü

Düşük hızlı otomatik sessiz

Yön kontrolü

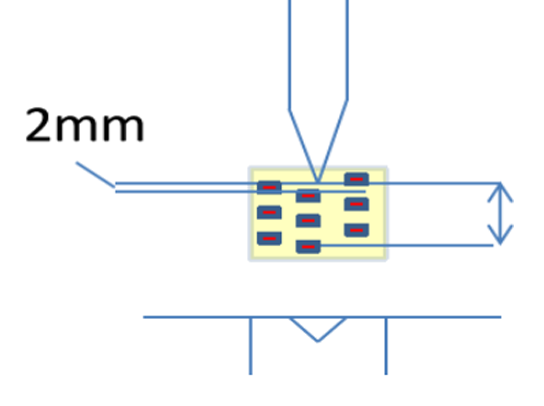

Yedek hız noktası: 2mm

Antipanic ile 2 Pedal kontrolüne kadar

Yan onarım kontrolü

Retro onarım kontrolü

Arka blok sürücü

Otomatik takım bloğu

Acil durum kontrolü

Doğrudan vana harekete geçirme

Valf izleme

CNC arayüzü

Kenar bantlama kontrolü

DSP lazer AP güvenlik cihazı, bükme makinesinin operatörünü basıncın hızlı kapanması sırasında üst ve alt aletler arasında ezilmekten korumak için tasarlanmış görünür bir lazer bariyeridir. EN 12622 'de belirtilen güvenlik standartlarına uygundur. Cihaz, lazer ışığını algılayan ve MCS modülünü kullanarak alınan sinyalleri işleyen bir verici (TX) ve bir alıcı (RX) içerir. Çok sayıda sinyal yönetir ve çeşitli makine işlevlerini gerçekleştirir.

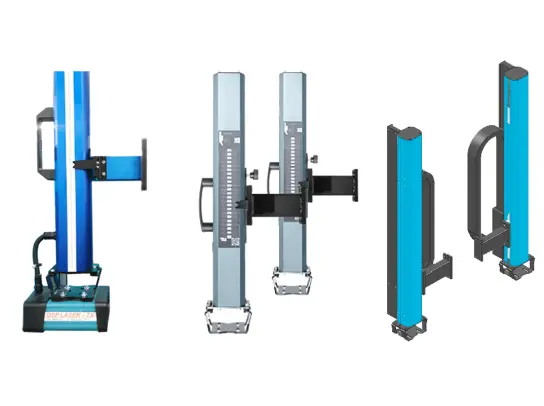

Parantez

Parantezler, yaralanmaları önlemek için fotosellerin bükme makinelerine doğru şekilde monte edilmesi için zorunlu güvenlik cihazlarıdır. İstek üzerine, özel ihtiyaçlarınızı karşılamak için farklı çalışma vuruşları ile parantez sunuyoruz.

Teknik özellikler

Alüminyum konstrüksiyon, sağlam ve kararlı

Birden fazla yönde kurulumu kolay ve ayarlanabilir

Delme makinesine göre bir ölçek ile donatılmış

Basın yüksekliğine göre ayarlama

Pratik, hızlı ve rekabetçi fiyatlı

Otomatik tutucuların avantajları

Çeşitli avantajlar sunan CNC ve barkod tarayıcı okuyucu teknolojisi kullanılarak yönetilebilirler:

Hemen ayarlama

Farklı formatlarda mevcuttur

Büyük deplasman aralığı

Her türlü makine için uygun

Optik güvenlik sistemleri-gelişmiş

ADH®OEM gömülü LAZERSAFE ile CNC bükme makineleri, artan operatör güvenliği ve makine verimliliği için üstün çözümler sunar. Lazer Safe PCSS A servisi, bükme makinesi ile sorunsuz bir şekilde çalışacak şekilde tasarlanmıştır ve Lazersafe sistemi, 4. Sınıf güvenlik gereksinimlerini karşılar ve en sıkı uluslararası güvenlik standartlarına uygundur. Ayrıca, sistem entegre özelliklere sahip bir CE sertifikalı sınıf 4 güvenlik kontrolörü içerir.

İsteğe bağlı

Lazersafe-PCSS A0 LZS-XL

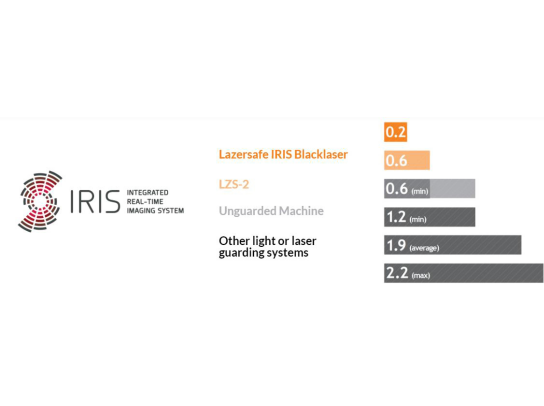

Lazersafe-PCSS IRIS

Viraj hız yönetimi (BSM)

Hem IRIS hem de IRIS Plus modelleri, yüksek hızlı takım kapatma sırasında yüksek performanslı optik koruma sağlayan kombinasyon sistemleridir. Bükme işlemi başladıktan sonra, görüntü işleme devralır. Bu sistemler görüntüleri gerçek zamanlı olarak yakalar ve işler ve SmartLink üzerinden CNC sistemine gerçek zamanlı veri iletir. Görüntü işleme sistemleri IRIS ve IRIS Plus alıcılarına tamamen entegre edilmiştir ve ek donanım veya yazılım gerektirmez.

Avrupa bükme makinesi standardı EN12622, bükme hızlarını 10 mm/sn 'e kadar sınırlar, eğilme sırasında operoperator re doğru malzeme hareketinin hızını düzenleyerek temel bir operatör güvenliği seviyesi sağlar.

Ancak, makine direktifi ve EN12622, belirli işlemler yeterince izlenebildiği sürece daha geniş v-araçları kullanarak daha hızlı bükme hızları sağlar. CNC sistemlerinde, üreticiler daha geniş v-araçları için daha hızlı bükme hızları ayarlayabilir ve bükme hızı yönetim süreci, bükülme yayından geçerken malzemenin hızını otomatik olarak izler, böylece daha hızlı bükme için güvenli koşullar sağlar.

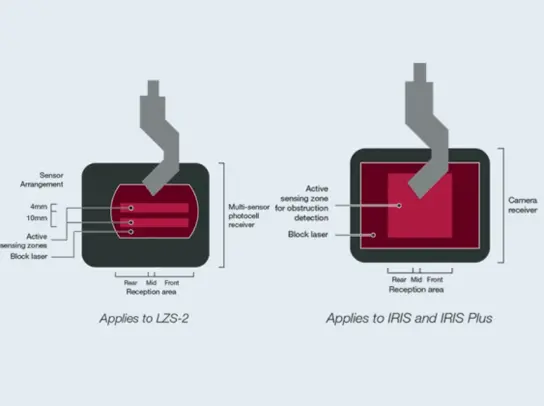

Otomatik takım hizalama

Kamera alıcıları olan sistemler, hassas manuel ayarlamalar ihtiyacını ortadan kaldıran otomatik takım hizalaması sağlar. Bu işlem, operatörün takım hizala düğmesine basması gerekmeden SmartLink üzerinden cnc'de tam olarak otomatik olabilir.

Sertifikalar ve standartlar uyumluluğu

OEM gömülü sistemler LZS serisi ve IRIS serisi donanım ve yazılım CE sertifikalı ve EN12622, ANSI B11.3-2012, CSA Z142-10 ve NR12. dahil olmak üzere basın frenleri için tüm uluslararası güvenlik standartlarına uygundur.

Bükme makinesi kontrol güvenlik sistemi-gelişmiş

bending machine control safety system advanced

PCSS-A, bükme makinelerinin performansını ve güvenliğini artıran programlanabilir bir güvenlik denetleyicisidir. Tüm kontrol, güvenlik ve izleme işlevlerini tek bir sisteme entegre eder, esneklik sağlar ve karmaşık üçüncü taraf bileşenlerine ve yazılım entegrasyonuna ihtiyaç duymadan basın frenleri üreticileri için tasarım sürecini basitleştirir. PcSS-A, yapı maliyetlerini düşürürken en uygun işlevsellik ve performans dengesini sağlar. Bu, mühendislik ve inşa süresini en aza indirmek için daha az bileşen, daha az kablolama, basitleştirilmiş arayüzler ve CE sertifikalı donanım ve yazılım ile verimli ve uygun maliyetli bir platform sağlar.

Diğer basın fren çözümleri
